KHC系列磁性矿除铁器装置
KHC系列磁性矿除铁器装置
用途:
KHC系列磁性矿除铁系统(也叫连续式矿石回收除铁器装置)主要适用于原矿石、烧结矿、球团矿、块矿等磁性矿石输送皮带上除铁。另外,在除铁的同时回收铁磁性矿石,适用于捡除弱磁性物料(如铁矿、粉矿、烧结钢等)中的铁件,防止铁件撕裂皮带或流到下道设备里造成下道设备损坏,本系统的使用能可靠地保护输送机等设备正常工作。KHC系列磁性矿除铁系统采用其特有的磁路设计对所选物料进行多次分离,从而将对生产线造成损害的铁件以带矿量最少的方式从大量的强磁性物料中分离出来,达到保护皮带免被划伤和保护后序破碎设备的目的。
技术特点:
1、磁路采用计算机模拟设计,磁场设计独特,透磁深度大,磁场强。
2、采取特殊的励磁方法,能耗更低,性能更稳定,使用寿命更长。
3、分选区采用多重复合磁系,保证除铁时带出矿料最少。
4、与金属探测仪配合,组成自动检测除铁系统,连续除铁实时监控,无漏铁现象。
5、自动卸铁,维护方便,滚筒腰鼓形结构,具备自动纠偏功能。可充分利用现场输送皮带上部空间,安装现场占地少。
6、产品具有手动和集控功能,能满足众多种场合的使用要求。
工作原理:
KHC系列磁性矿除铁系统(也叫连续式矿石回收除铁器装置)安装在输送物料的运输带上。本系统将金属探测仪安装在除铁器装置的最前面,矿石回收带式除铁器主机安装在皮带输送机上方,分料器用于接受除铁器吸上来的铁件,整流控制柜控制本系统中的金属探测仪和除铁装置的主机。当金属探测仪探测到来铁信号时,便将信号传送给整流控制柜,整流控制柜得到指令后,启动带式除铁器的皮带同时开启励磁,当铁件到达主磁极区域时,主机瞬间释放超强磁力将铁件和一些磁性物料吸起,铁件被吸起后马上转到保磁状态,不再继续吸起物料,使吸起的磁性物料减少到最少,吸起的铁件连同磁性物料通过除铁器的皮带向后运动,进行首次磁选分离,大块的磁性物料在首次分离中落回输送皮带上,剩下的磁性物料和铁件继续随皮带运行到达具有特殊磁场分布的磁力分选区域,在经过分选区域的若干次分选,使得大部分磁性物料又重新落回输送带上,剩下的少部分磁性物料和铁件被带到分料器上进行最后一次分离,从而实现磁性物料和铁件的最终分离。此时KHC系列磁性矿除铁器主机的励磁停止,除铁器皮带延时停止等候下一个来铁信号。本系统会自动的完成检铁弃铁回收矿料的工作。
KHC系列磁性矿除铁器主要技术参数:
型号/参数/项目 |
冷却方式 |
适应带宽 |
平均功率 |
主励磁功率 |
辅励磁功率 |
卸铁带宽 |
驱动功率 |

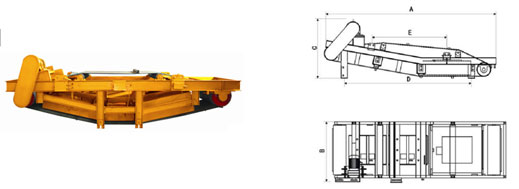

外型尺寸 |
重量 | |||||
A |
B |
C |
D |
E |
F | |||||||||
KHC-6 |
自然冷却 |
650 |
≤2.2 |
6.2 |
9.8 |
500 |
3.0 |
3100 |
950 |
860 |
1710 |
1600 |
765 |
1490 |
KHC-8 |
800 |
≤3.6 |
11 |
14.5 |
650 |
4.0 |
3400 |
1120 |
1180 |
1930 |
1600 |
868 |
2150 | |
KHC-10 |
1000 |
≤4.1 |
16 |
18.8 |
800 |
5.5 |
3620 |
1350 |
1260 |
2050 |
1650 |
1136 |
2850 | |
KHC-12 |
1200 |
≤5.5 |
20 |
25 |
1000 |
5.5 |
4160 |
1560 |
1370 |
2450 |
2105 |
1318 |
3880 | |
KHC-14 |
1400 |
≤6.8 |
28 |
30 |
1200 |
7.5 |
4350 |
1740 |
1520 |
2710 |
2340 |
1500 |
5060 | |
KHC-16 |
1600 |
≤8.2 |
32 |
35 |
1400 |
15 |
4630 |
2000 |
1560 |
3100 |
2550 |
1730 |
5950 | |
KHC-18 |
1800 |
≤9.9 |
46 |
40 |
1600 |
15 |
4860 |
2150 |
1780 |
3400 |
2800 |
1920 |
8800 | |
KHC-20 |
2000 |
≤10.8 |
53 |
41 |
1800 |
18.5 |
5180 |
2400 |
1890 |
3700 |
3280 |
2200 |
12000 |
(仅供参考)
