金属自动分离器

一．概述

   RJF金属分离器：金属分离器是一种能在物料运输或传送过程中自动拣出金属物块的高效节能探拣设备。当物料中所混杂的金属铁块通过探测线圈时，探测仪能及时发出声光报警信号，并向专用机械臂发出指令，将金属物体从物料中分离出来。RJF金属分离器采取无接触探测方式，可以对连续的、大量的物料进行检测，并能自动拣出金属物体，有效地保护压辊机、破碎机的安全，防止皮带纵向撕裂，进一步提高了生产效率。我厂研制、生产的RJF金属分离器产品基础上，由于采用了独特设计方式，使该产品具有更先进的技术性能。能适应多种场合下使用，特别适宜矿山、井下、港口、码头等多尘、潮湿环境下使用。

RJF金属分离器正广泛应用于冶金、煤炭、矿山、水泥、建材、电力等工矿企业，是各工业部门现代化生产不可缺少的自动化检测设备。

二.主要技术参数

1、主要技术参数（见：主要参数表A）

2、电源电压：交流380V±10%(三相四线)

3、工作环境及环境温度：室内环境温度+10℃～+40℃
4、灵敏度：在皮带速度不大于3米/秒时，能探出40×40×40（毫米）锰钢件（根据探头尺寸大小不同以及现场干扰情况不同而有最高灵敏度）。
5、输出接点：
A、触点数量：常开接点一对 常闭接点一对（延时0～30秒）
B、接点容量：交流220V 5A

三. 特点：

1、在皮带输送机不停机的情况下，分拣出锰钢衬板等混杂于物料中的有害金属杂质（如锤头、合金钢等）。

2、保护辊压机、立磨等主要设备正常生产，在增加产能的同时，延长这些主要设备的使用寿命。

1、可以减少立磨、辊压机的维修次数，为公司节省大量的维修费用。

四．主要技术参数以及尺寸

型号 项目	适应宽带mm	外形尺寸 AxBxC	接口尺寸 axa	接口孔	整机功率	整机重量	工作制
RJF-5	500	695x700x900	450x450	12xΦ14	<4KW	约1000kg	连续
RJF-6	650	820x850x1000	600x600	12xΦ14	<4.2KW	约1200kg	连续
RJF-8	800	920x1050x1000	700x700	14xΦ14	<5.7KW	约1400kg	连续
RJF-10	1000	1070x1250x1050	800x800	16xΦ14	<5.7KW	约1650kg	连续
RJF-12	1200	1120x1500x1250	900x900	16xΦ18	<5.7KW	约1800kg	连续
RJF-14	1400	1170x1700x1400	1000x1000	20xΦ18	<7.2KW	约1900kg	连续
RJF-16	1600	1220x1900x1550	1100=1100	20xΦ18	<8.5KW	约2200kg	连续
RJF-18	1800	1270x2100x1700	1200x1200	22xΦ20	<9.0KW	约2400kg	连续
RJF-20	2000	1320x2300x1850	1330x1330	22xΦ20	<9.5KW	约2600kg	连续

五．产品示意图和设备布置及工作示意图

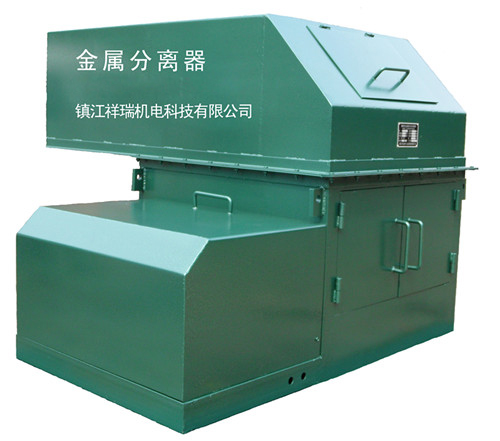

1．产品示意图

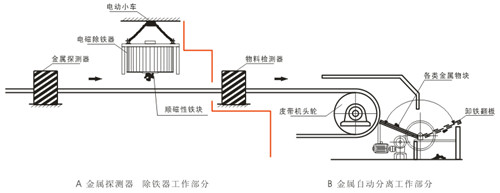

2.设备布置及工作示意图详细介绍

a）清除铁件等磁性金属部分

用户可根据自己的物料中含有有害金属的多少，来选择设备进行组合清除。含有害金属多的或铁矿石的生产用户应考虑A、B两种设备。

工作原理是当金属探测器检测到铁的信号时，立即通知可控制电磁除铁器，使除铁器在瞬间产生强大的吸力，将物料中的铁块（约30kg以上）和含铁较高的矿石同时吸上，然后控制系统自动将除铁器的吸力调整到一定的程度（根据各使用厂家的矿石含铁量而定），待含铁矿石放到皮带机上后(约数秒钟左右)卸铁行走机构开始运走,当运行到皮带机外侧后，自动控制系统断磁，同时卸掉所吸铁件，又回到皮带机上方待命（注：在卸铁过程中，如金属探测器又检测到铁件时，可控制电磁除铁器立即返回到皮带机上方，执行除铁指令，防止漏铁）。



b）清除铲牙、锰钢非金属部分

工作原理是当物料检测到金属物块后立即通知机械臂到达指定位置，等待金属块进入到机械臂内，此时伴有声光报警，并确认后再返回到开始位置待命，同时将金属块排到回料料斗内，待工作人员到达后及时拣出金属，再用控制翻板将少量物料放回料仓（注：连续来金属时，机械臂将等到最后一块金属到达后再返回待命）。
